Цикл обработки
Резьба
Наружная и внутренняя резьба: правая/левая, многозаходная, с разгоном и сбегом

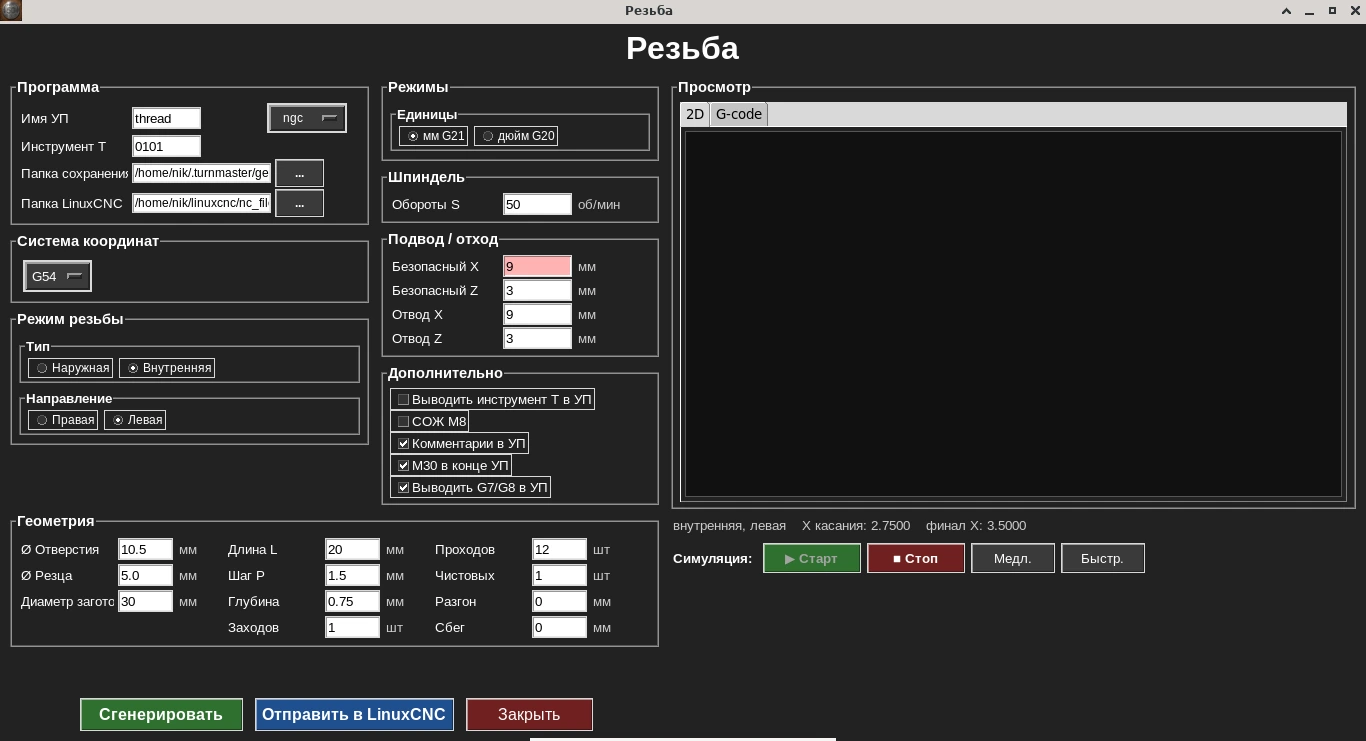

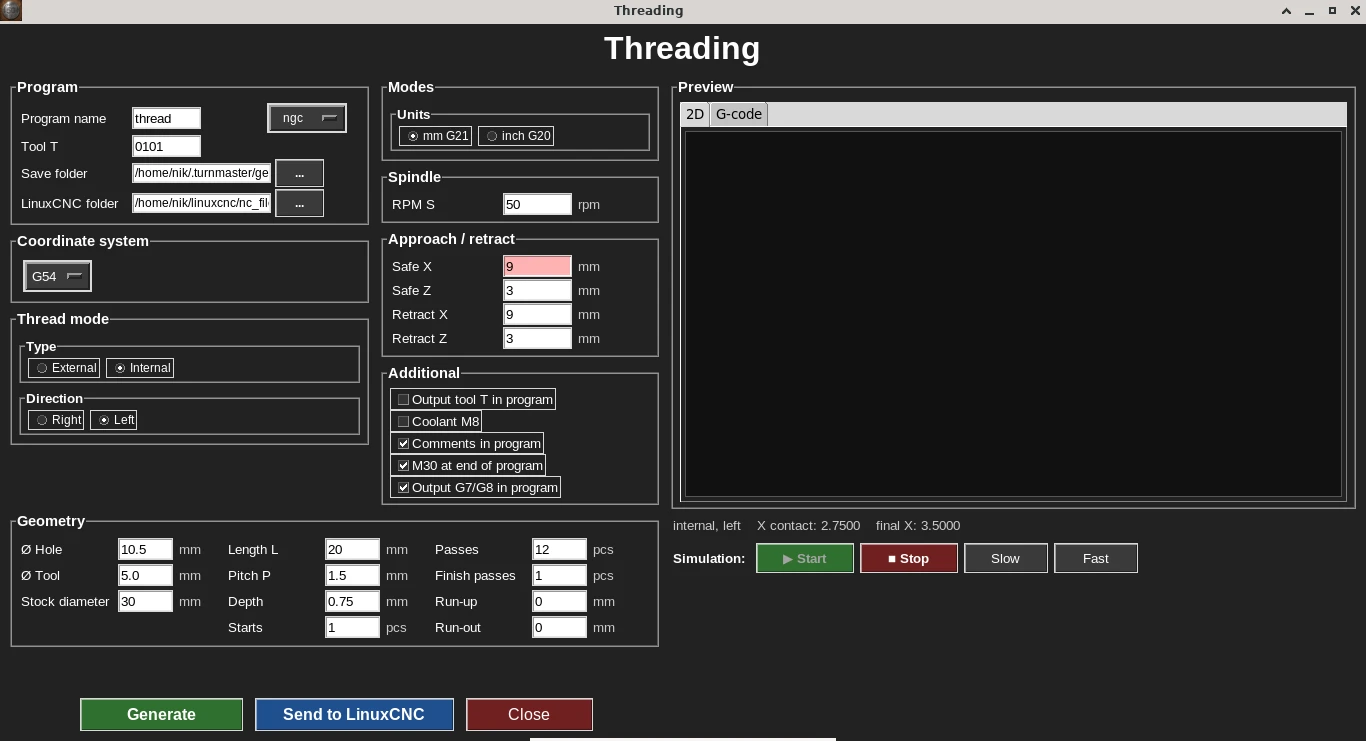

Форма цикла: показана внутренняя резьба — геометрия и режим резьбы слева, живой 2D-симулятор траектории справа.
Цикл резьбы поддерживает наружную и внутреннюю резьбу, правое и левое направление, многозаходные резьбы, а также настраиваемые участки разгона и сбега резца.
Синтаксис резьбового хода переключается между G32 и G33 с выбором буквы адреса шага (I/K/F) — под конкретную стойку и постпроцессор.
Кому нужен этот цикл
Нужен для нарезания стандартной цилиндрической резьбы — от крепёжной до многозаходной — без ручного расчёта проходов.
Ключевые параметры формы
- •Наружный/внутренний диаметр резьбы
- •Шаг резьбы
- •Число заходов
- •Длина резьбового участка
- •Разгон и сбег
- •Правое/левое направление
