Цикл обработки
Архимедова спираль
Торцевая спиральная резьба/канавка по спирали Архимеда

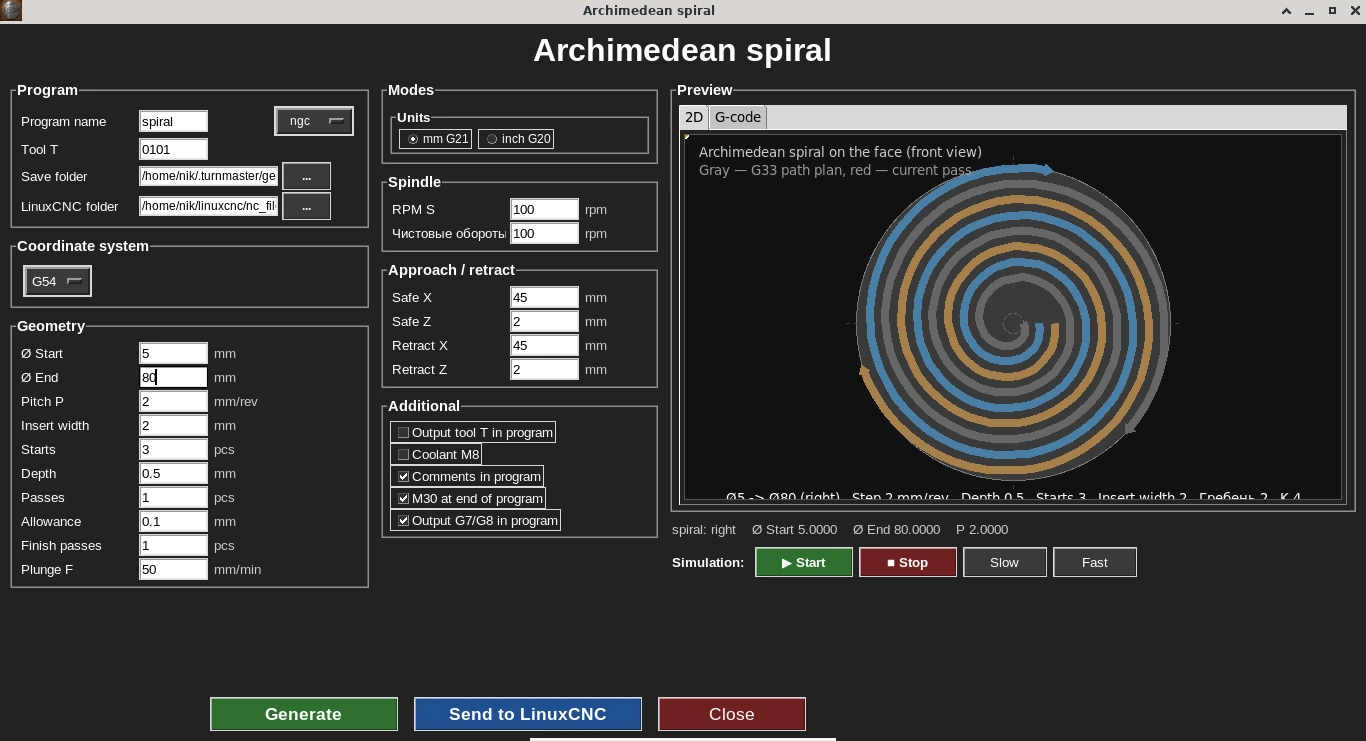

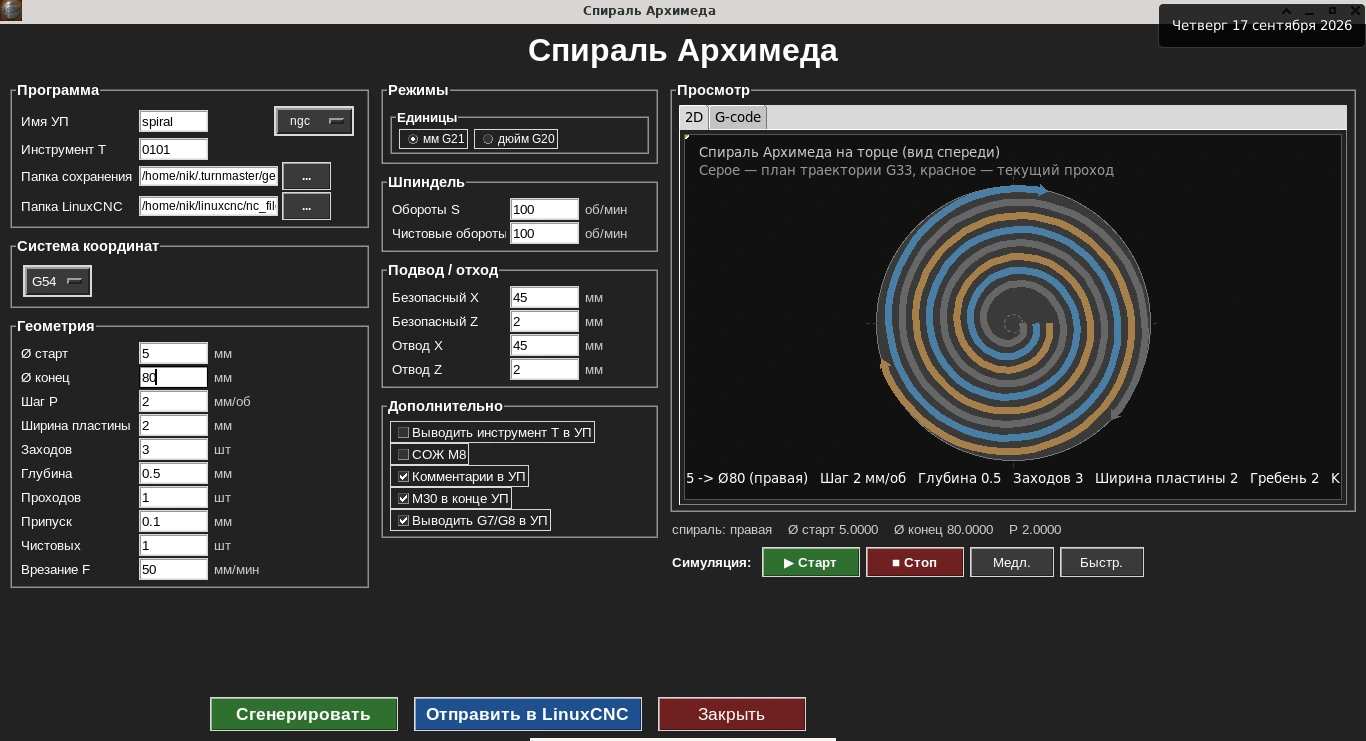

Форма цикла: диаметры старт/конец, шаг, ширина пластины и число заходов, живой 2D-симулятор траектории справа.
Цикл архимедовой спирали прорезает на торце заготовки канавку или резьбу, идущую по спирали с равномерным шагом от центра к краю или наоборот.
Цикл выполняется синхронизированным со шпинделем резьбовым ходом (G32/G33) — тем же принципом, что и обычная резьба, только не вдоль оси Z, а радиально по X, и только на торце детали. Поэтому программа заработает лишь на станках, где стойка и привод шпинделя отслеживают обороты через энкодер (датчик положения шпинделя): без него синхронизировать подачу с оборотом невозможно, и станок не сможет корректно выполнить этот G-код.
Кому нужен этот цикл
Нужен для нестандартных торцевых спиральных профилей — например, спиральных канавок или резьбы на торце детали.
Ключевые параметры формы
- •Начальный и конечный радиус спирали
- •Шаг спирали
- •Глубина канавки/резьбы
- •Подача
